抗震支架設備生產線
產品說明：
該生產線產品主要為抗震支架成型機、綜合管廊支架成型機等。是用於生產電氣行業相關的支架結構設備、出產的成品為“多功能支架”，抗震支架。多用於搭建大型場館、購物中心、商場、超市的供暖、消防管道、通風管道等電氣工程領域的支架係統。
- 設備配置
-
配置一
8T液壓開卷活套成型主機整形伺服跟蹤衝孔伺服跟蹤切出料配置二
8T液壓開卷+上料小車鏟頭壓引5輥矯平板頭剪+自動焊臥式螺旋活套衝床衝連接孔伺服送料地坑儲料成型主機整形伺服跟蹤液壓模切出料配置三
3T被動開卷成型主機整形伺服跟蹤液壓模切出料
- 產品細節
-
液壓自動開卷機
自動剪切對焊機

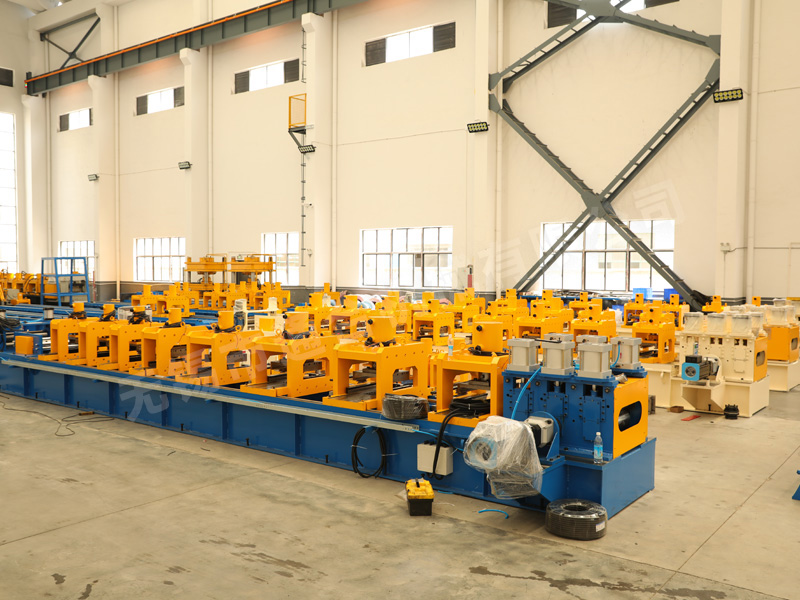

衝孔
成型主機

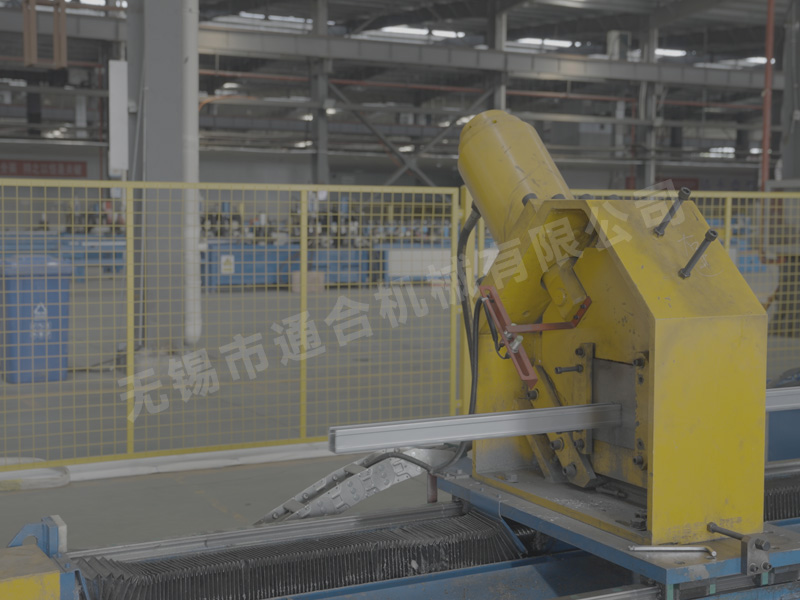

伺服跟蹤切斷

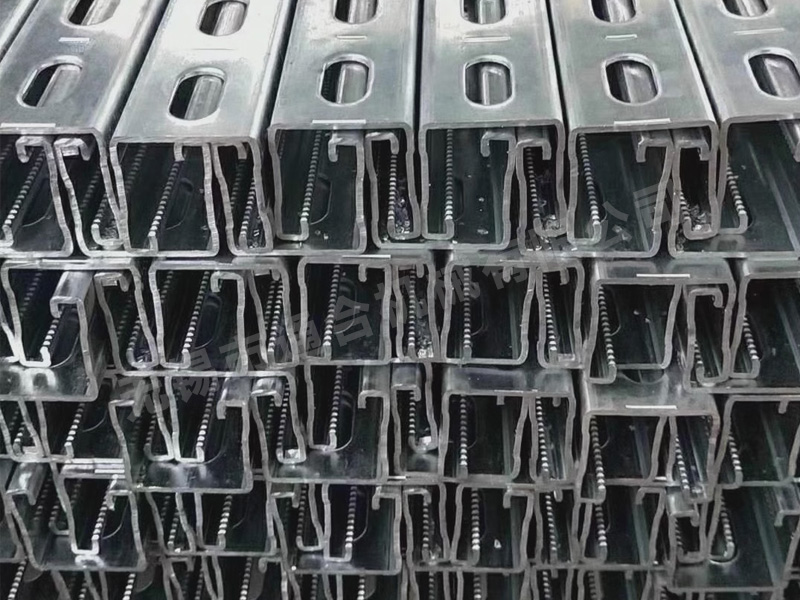

成品
- 技術參數
技術要求
參數
軋製原材料
厚度1.0-3.0mm，成型道數為32道
軋製規格
U41mm-U82mm（根據客戶要求來定）
主機結構為：整體機架，冷彎牌坊式結構
傳動係統為：齒輪箱傳動
主軸直徑
80mm，40Cr調質處理
型鋼通過換哈夫套換規格，成型速度40M/Min
進料帶鋼寬度範圍
100-400mm
軋鋼帶鋼厚度
1.5-3.0mm
軋製帶鋼材質
Q235, Q345
冷軋帶鋼
鋅鎂鋁
生產（衝孔）速度
0-30 m/min
工件直線度誤差
＜±1mm/1500mm
工件角度誤差
＜±1mm/1000mm
工件定長誤差
10m±1mm
- 產品應用

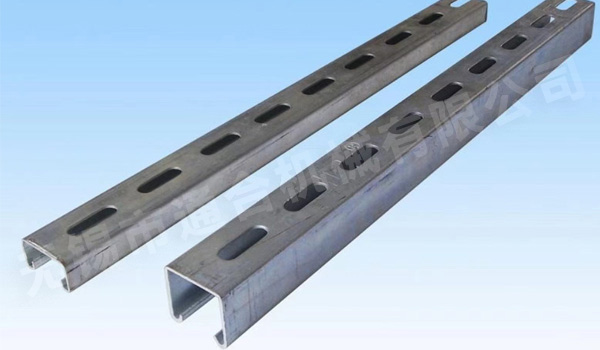

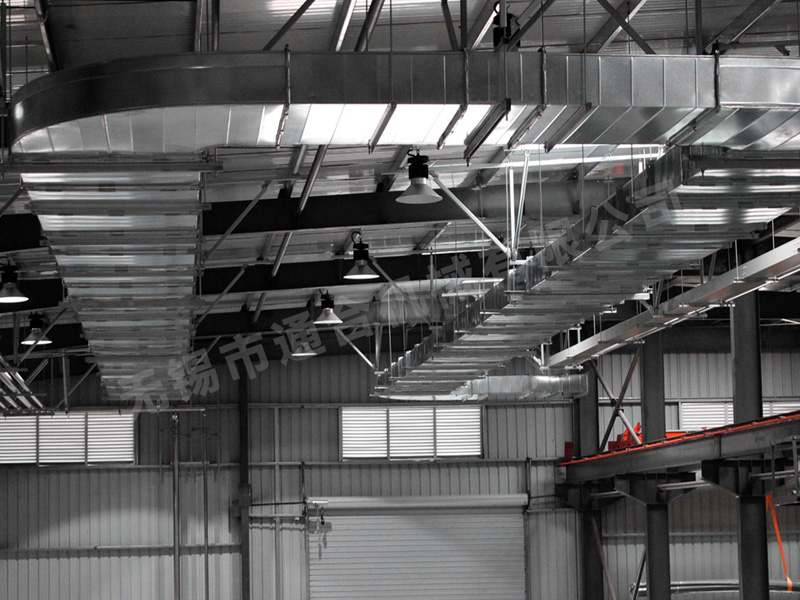

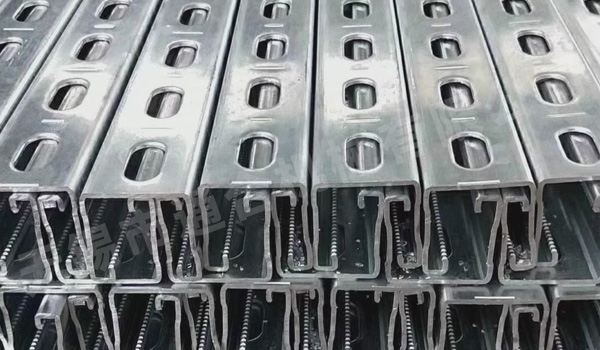

抗震支架係統
綜合管廊
住宅樓宇
